ZMK-127 电控气动自动风门技术方案

一、 技术要求

（一） 、 双向无压风门门体

1、 规格： 门框内径宽为 2.4 米， 门扇高为 2 米。

注： 一套无压风门的门体包括 2 道风门（即 2 个门框、 4 个门扇） 。

2、 材料： 铁质

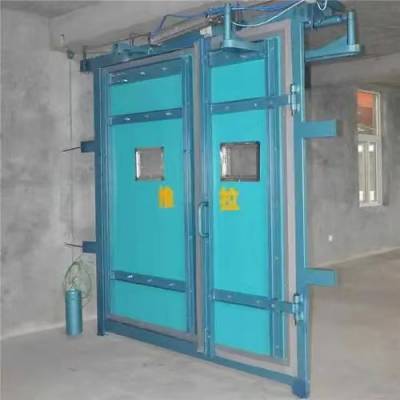

3、 无压风门示意图：

4、 性能要求：

（1） 、 风门开启方式： 两个门扇异向同步启闭。

（2） 、 风门开启力小， 开启力与风压大小及方向无关（无压启闭风门） 。

（3） 、 双向隔风， 漏风量小， 无须再设反向风门。

（4） 、 钢质构造， 结构简单， 坚固耐用； 具有能承受 0.3MPa 压力的强度。

（5） 、 启闭平稳， ***。

（6） 、 防火性能好， 防止火灾及有害气体进入其它巷道。

（7） 、 两道风门之间距离在 米之间。

5、 无压风门门体的安装方法及注意事项

（1） 门框用砖砌或水泥浇灌（用户也可根据受风面压力的大小相应改变切墙

的宽度， 但不得低于 60 厘米） ， 必须***牢固可靠。

(2)、 门框安装时需使用重锤、 水平尺或红外线测量尺， 必须***左、 右门框

及门梁横平竖直； 严禁出现扭曲、 左右门框埋入地下高低不等情况。

（3） 、 门框安装时底部用连杆连接固定， 务必***门框对角尺寸相等； 门框

固定安装完毕后卸去门框底部的连接杆。

（4） 、 砌墙时墙体上端需留出门体驱动架（驱动支架弯臂、 驱动支架直臂）

旋转空间， ***门体能开启到正常的角度。 在现实施工中一般将固定门

框的墙砌到距离门框上横梁的下边沿 25 厘米处即暂时停止施工， 等混凝

土或砖墙凝固 1-2 天的时间后， 把门扇、 门扇上的驱动臂、 两个门扇之

间的平衡连杆安装好， 然后再根据需要继续把整个墙体砌完。

（5） 、 门体调试过程中， 剪去有碍门体但无碍密封性的橡胶皮， 保 证门扇开

关自如。

（6） 、 调试时， 遇到门扇关闭性不理想时， 可通过调整连接两个门扇之间平

衡连杆上的螺丝而增加或减小平衡连杆的总长度， 到达两扇门体紧密关

闭或同时完全打开或开启角度相同。

（二） 、 风门自动控制装置

1、 型号及名称： ZMK-127 风门电控气动自动控制装置。

2、 本自动控制装置系统为煤安型

3、 电控气动自动控制装置组成：

4 组感应器、 4 件电控按钮、 2 件声光报警器、 2 件电控箱、 2 条气缸、 7

个接线盒， 1 台主机、 1 盘 PU 管等部件组成。

4、 技术要求及参数：

（1） 、 执行方式为： 电控气动， 即： 通过矿井下管道里的压风控制气缸驱动

风门启闭。

（2） 、 风门自动启闭时间可调， 能有效防止伤人/车事故的发生。

（3） 、 通电过程中， 风门控制软件具有闭锁功能（即一道门打开时， 另一道

门关闭） ； 停电时使用气控按钮半自动打开风门； 若风门自动启闭功

能故障失效， 可手动启闭风门。

（4） 、 主机一台额定电压： AC127V； 气缸数量： 2 条， 电磁阀工作电压

DC24V。

（5） 、 管道里的风压不小于 0.4MPa； 气缸推力 400kg

（6） 、 声光语音箱： 数量， 2 台。 额定电压 DC24V， 额定电流 90mA， 音响度

850/dB， 黑暗中可见光距离 50m； 提示声音分为两种：

①、 “风门开启， 请注意安全” ， 响度大而清晰， 伴有绿灯

②、 “对面风门已开请稍后” ， 响度大而清晰， 伴有红灯亮；

（三） 、 电控气动自动风门操作流程

注： 为了便于描述约定一道风门为 A 门， 另一道为 B 门以红外线

感应器控制和电控按钮模式为例。

1、 自动感应器控制模式：

当矿车或人由外 向内经过 A 门时， 自动感应器接收到矿车或行人反馈的信号传

递给主机里的 PLC， 发出开门信号， 电气控制箱里的电磁阀通电开始运转阀块开

始气压流动换向， 气缸推杆伸出推动 A 无压风门的门扇打开， B 门由有系统设定

此时不能开启； A 门的声光报警器执行动作， 绿灯亮， 并伴有声音报警提示“风

门打开， 请注意安全” ； 同时 B 门报警器动作， 红灯亮， 并伴有声音报警提示

“前方风门已打开， 请稍后” 。 当行人或矿车行车经过 A 门后， 间隔一定的时间

后 A 风门开始自动关闭（ 此风门处于打开状态的时间的长短可在 PLC 控制器的程

序里设定与修改， 且处于敞开的风门关闭前行人或矿车第 2、 3、 4…..N 次触发红

外线感应器时， 程序计时器自动归零重新开始计时） ， 等 A 门完全关闭后， 风门

处的报警装置停止动作， 此时可操作 B 门。

B 道风门的操作方式和原理与上述相同。

2、 电控按钮控制模式：

当自动感应器出现问题时（ 本程序设定当超声波出现故障时 秒后感应器失效） ，

行人或矿车驾驶员经过 A 门时可以使用手动电控按钮来开闭风门。 为了安全， 当按下

电控按钮后， 只有等到再次按下按钮， A 门才执行关闭的命令。 在 A 门处于打开状要

求态时， B 门处于闭锁状态不能打开， 符合煤矿安全操作要求。

3、 电气箱上设置有泄压阀， 矿工可以在风门的任意一侧泄压， 在特殊情况下， 能使用

手动开闭风门， 确保安全。

（ 四） 、 电控气动无压风门安装示意图：

二、 矿区（需方） 所提供材料及服务：

（一） 、 矿方自备安装用电缆： RVV2x0.5； 数量： RVV4x0.5 电缆若干；

RVV2x1.5 电缆大约是电源到两道风门中间的距离加两道风门之间的距离加

4 米。

（二） 、 矿方提供电源电压为 AC380V 或

AC127V。

（三） 、 供方提供现场安装技术指导， 需方负责风门的具体安装施工及封堵。

三、 验收要求及售后服务

（一） 、 设备发货， 供方提供煤安证、 产品合格证、 产品说明书等技术资料；

设备到货后， 需方按照《发货清单》 及相关标准进行外观验货。

（二） 、 设备安装过程中， 矿区要积极配合； 调试正常后， 矿区要及时验收，

验收合格后签《验收报告单》 。

（三） 、 质量***期一年（人为因素或不可抗因素造成的损坏不在质保范围

内） 。
